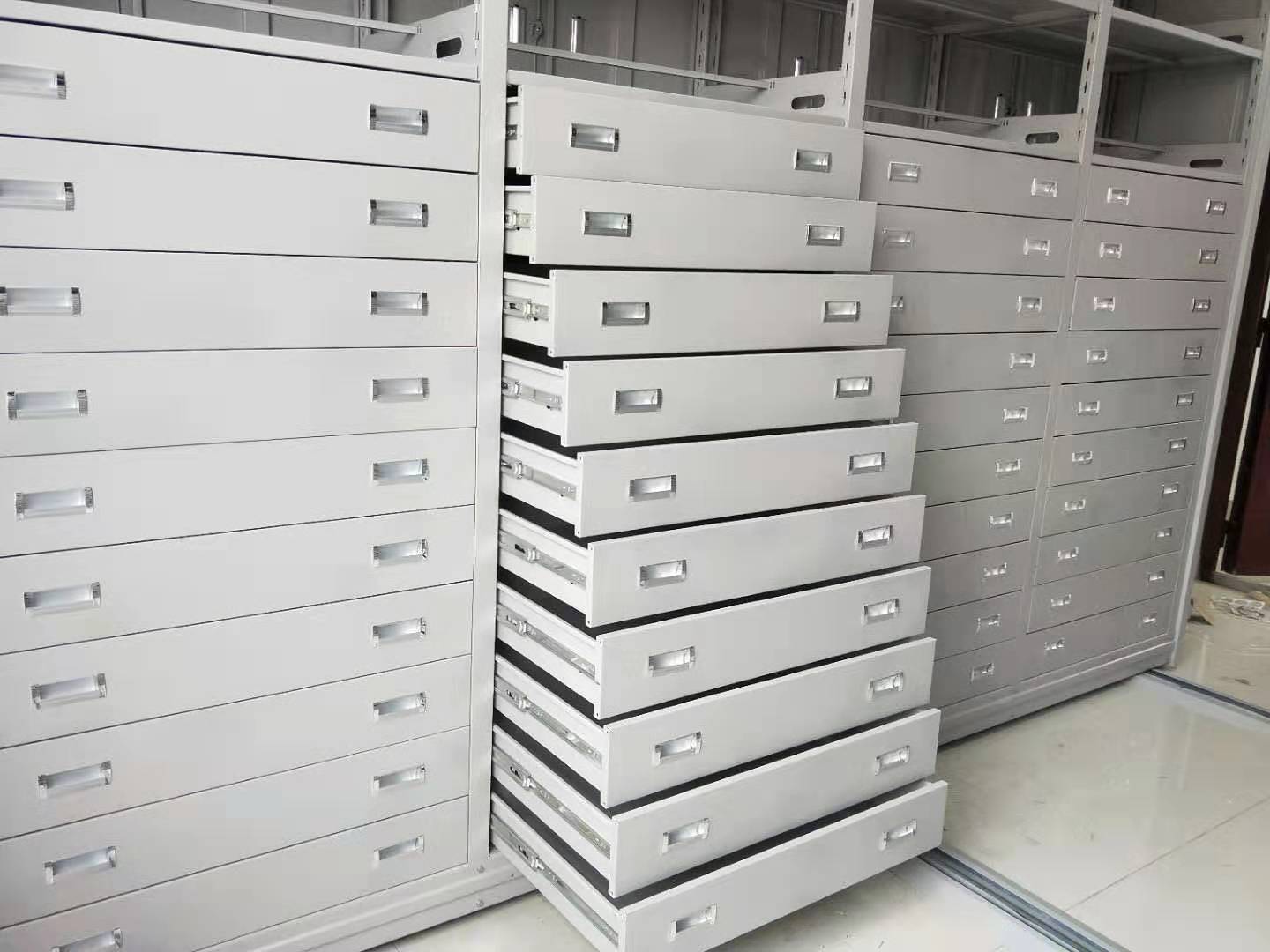

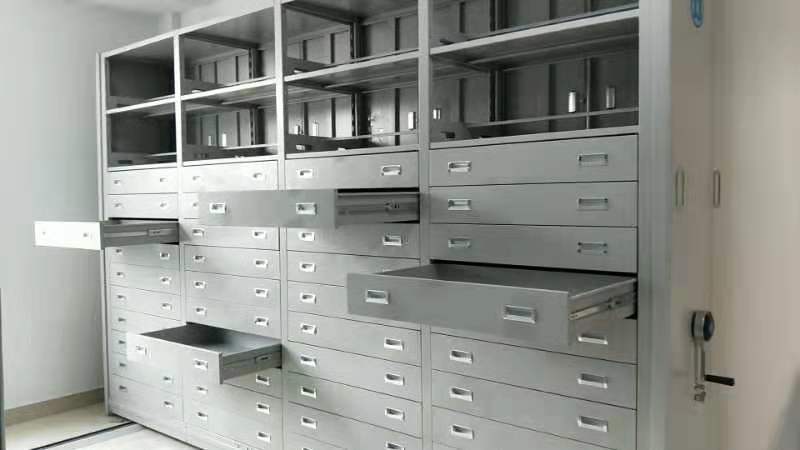

底图密集柜实拍图

    底图密集柜源于档案密集柜的原理基础上对图纸存放装具的一种开发；实现了对图纸的保密封存、集中管理、防火、防潮、防鼠、防盗的保障。这种产品采用设有特别导轨的滚轮式结构抽屉式结构，实现对图纸的平整存放，不会对图纸造成损坏。按图纸的标准一般只对0号底图与1号底图进行抽屉式结构制作，即一般分为0号底图柜与1号底图柜。

  由底盘、道轨、立柱、、滚轮、抽屉、后背板、顶板、防尘减震密封装置、传动装置等组成一个移动列，然后再由道轨使N个移动列组成一个方阵。每列移动列架体均装有制动装置，设在侧面板中，开闭方便，安全系数大。各移动列之间装有密封条，顶部装有防尘板，合拢后无间隙，做到防尘、防鼠、防潮、防火的要求。档案密集柜的所有零部件均选用上海宝钢产优质冷轧钢板经剪板、下料、冲床冲孔、冲角、折弯、电焊成型、表面磷化处理、高压静电喷塑。其中挂板、底盘档、门板等零件则采用大型模具在200T油压机上一次冲压成型，精度高、互换性好。底座中的承重关键零件轴承档是采用专用模具在油压机上一次冲压成型。为增大承重能力，轴承档制成带双耳边方正U型。轴与连接钢管及铁轮的连接方式采用圆柱销加工口的连接方式。钢管为无缝钢管，管壁厚度3mm避免采用弹簧销连接，避免弹簧变形失效，失去弹力，导致弹簧容易脱落，造成轴管或轴轮分离，极易出现传动系统故障。 操作时当人进入相邻二架体前，必须先用自锁柄锁定二 架体，以防架体意外移动而挤伤工作人员。

本文地址：/list_18/30.html

轨道：轨道板δ=3.0mm,轨道实心方钢20×20mm .

底盘：底梁、轴承档δ=3.0mm；优质冷轧钢板；表面电喷塑；喷塑前经严格去油锈和磷化处理；底盘采用整焊接，刚性足，不变形，表喷塑。
架身：立柱（正面压双圆筋）δ=1.5mm；抽屉δ=1.0mm，装有特别的滚轮，导轨δ=1.0mm优质冷轧钢板；架体结实，坚固，设计新颖，安装规  范，表面亚光塑。后背板δ=0.8mm优质冷轧钢板。
侧板：δ=1.0mm；优质冷轧钢板。
传导机构：传动结构配合精度高，定位可靠，传动轻便灵活，摇力轻，动行平稳，性能达到或超过国家标准。塑钢摇盘；滚轮轴承，双向超越离合器结构；造型美观大方，手感舒适，把手为折叠式，避免通道障碍，摇动任意一列均不会带动其它把手转动。
制动装置：边列锁定装置；中间列制动装置；每列均装有制动装置，操作方便，制动可靠使用存取安全。
防震装置：抗老化橡塑磁力密封条；每列接触面均有缓冲及密封装置，具有良好的防震、防尘.
顶板、防尘板、防鼠板δ=0.8mm；优质冷轧钢板；每列接触面均有缓冲及密封装置，具有良好的防震、防尘、防鼠、防光、防潮、防火功能。
